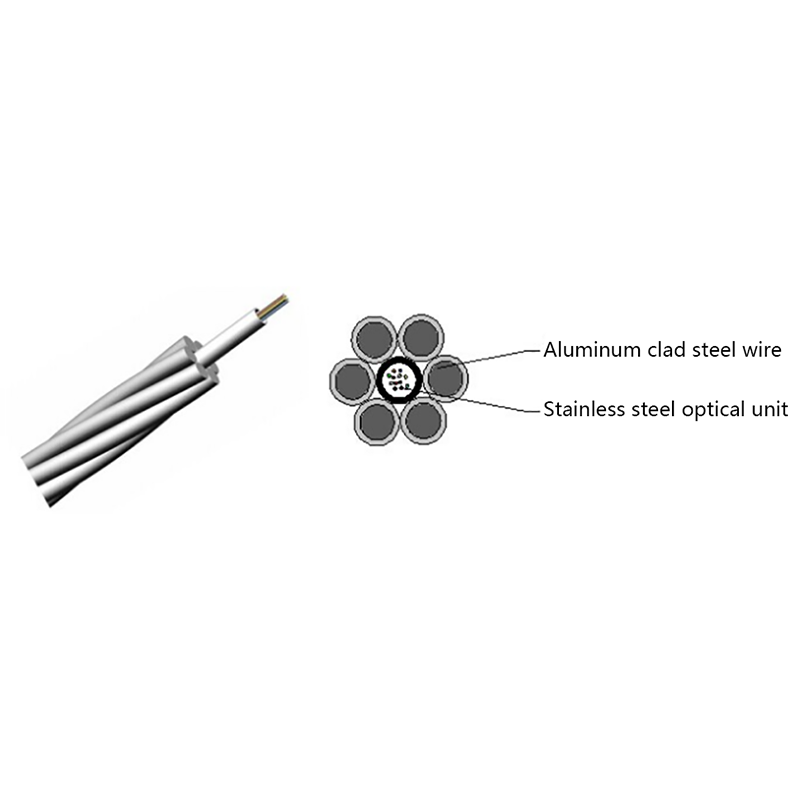

Características estruturais do tubo central OPGW
A unidade de fibra óptica do tubo de aço inoxidável é colocada no centro e torcida junto com outros fios metálicos para formar um cabo; a fibra óptica é colocada no tubo de aço inoxidável para ter um melhor comprimento excedente; a seção transversal do cabo óptico projetada com precisão garante o desempenho elétrico, as propriedades físicas mecânicas e a estabilidade térmica do cabo óptico;
Características estruturais do OPGW encalhado em camadas
A unidade de fibra óptica de tubo de aço inoxidável foi projetada para ser torcida junto com outros fios de metal ao mesmo tempo;
A fibra óptica colocada no tubo de aço inoxidável possui melhor comprimento excedente. Ao mesmo tempo, a unidade de fibra óptica de aço inoxidável da estrutura em camadas está localizada na segunda camada, o que produz um excesso de comprimento de tração maior e mais estável através do torcimento;
A seção transversal do cabo óptico projetada com precisão garante o desempenho elétrico, as propriedades físicas mecânicas e a estabilidade térmica do cabo óptico;
Características do aplicativo
De acordo com as condições técnicas da linha, sem alterar a estrutura do cabo óptico, combinando a proporção de perfis de alumínio e aço, pode-se obter um produto que atenda aos requisitos técnicos da linha;
A estrutura do cabo óptico OPGW tubular de aço inoxidável tem maior pressão lateral e resistência ao impacto do que a estrutura do tubo de alumínio; o aço inoxidável tem baixa condutividade, alta resistência e boa resistência à corrosão, e a fibra óptica está bem protegida;
O tubo de aço inoxidável é preenchido com graxa para evitar a penetração de umidade ou água; ajustar o comprimento restante da fibra óptica pode fazer com que o cabo óptico tenha boas características de temperatura;
A camada interna de fio de aço revestido de alumínio de alta resistência e baixa condutividade suporta o próprio peso e carga externa do OPGW; usando o princípio do efeito de pele de carga, a corrente de sobrecarga ou curto-circuito de falha é canalizada através da camada externa de bons condutores, o que é benéfico para a proteção da fibra óptica;
Os cabos ópticos têm propriedades mecânicas e elétricas semelhantes aos fios terra aéreos convencionais, o que facilita a substituição de fios terra antigos e o projeto e instalação de novos fios terra. Tem as funções duplas de fio terra e comunicação.
O comprimento restante da fibra óptica pode ser controlado com precisão para garantir a capacidade do cabo de suportar cargas elevadas e grandes vãos;
